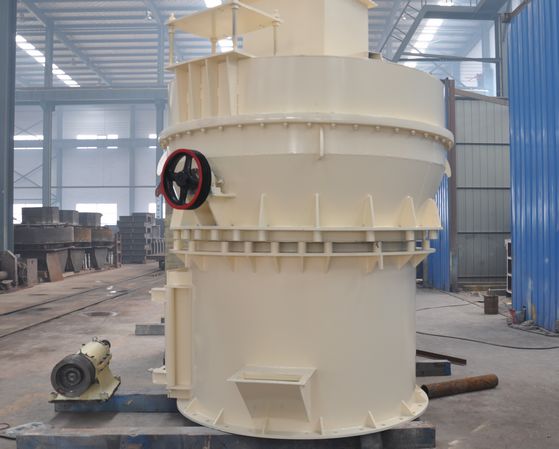

梯形磨粉機
- 進料粒度:25-40mm
- 產量:3-36T/h
- 成品粒度:10目-400目
- 適用硬度:莫氏硬度9以下
- 產品熱度:★★★★☆
產品簡介
TGM超壓梯形磨粉機是在高壓磨粉機的基礎上改進而來的專利產品，適合生產10目-400目的非易燃易爆的礦石粉。技術先進，產量高，節能，是最新型的雷蒙磨粉機改進型磨粉設備。詳細 >>
產品別名：梯形磨,梯形磨粉機,超壓梯形磨粉機
-
型號 Model
技術參數 Specification
名稱 ItemsTGM100 TGM130 TGM160 TGM190 最大進料尺寸 25 30 35 40 成品粒度
Final size(mm)1.6-0.045
最細可達0.0381.6-0.045
最細可達0.0381.6-0.045
最細可達0.0381.6-0.045
最細可達0.038主機轉速(r/min) 130 103 82 66 磨輥
Roller數量(Piece) 4 5 6 6 直徑 Φ310 Φ410 Φ440 Φ540 高度 170 210 270 280 磨環
Ring直徑 Φ1050 Φ1400 Φ1750 Φ2050 高度 170 210 270 280 電機功率
Power
(KW)主機功率(KW) 37 75 132 200 風機功率(KW) 37 75 132 200 分析機功率(KW) 5.5 7.5 18.5 18.5 處理能力 Capacity(t/h) 3-8 6-15 9-22 18-36 外型尺寸 7300×7160×8310 8802×7505×9695 12550×5700×8355 16000×9400×9300 重量 Weight(t) 16 26.1 38 50 注：表中處理能力指粉磨石灰石,其產品的通篩率為80%。 注：技術參數如有變動，恕不另行通知。Any change of technical data shall not be advised additionally.
-
專利號：ZL 2005 2 0030288.3
1.創新性的磨輥與磨環設計。與雷蒙磨相比，將磨輥與磨環設計成多級階梯狀，降低了物料在梯形磨輥與磨環之間的下滑速度，延長了對物料的碾壓時間，提高了成品的細度和產量。
2.好的的平衡加壓彈簧。梯形磨汲取雷蒙磨與懸輥磨的優點，將磨輥總成通過拉桿及水平放置的彈簧聯結到一起，其產生的徑向力避免了大塊物料進入磨腔后對主軸及軸承的損耗，提高了設備的使用壽命。
3.主機與選粉機采用軟聯結，減震彈簧與密封帶即減輕了震動和噪音，也避免了共振。
4.高密度、高精度葉輪裝置。
5.好的節能的離心引風機。風機在磨粉機的整個運轉過程中，起到了至關重要的作用，梯形磨采用好的的葉輪式節能風機，效率比直葉片式風機大大提高。
6.與雷蒙磨相比，專利產品超壓梯形磨粉機使得選粉機葉片的端部與殼體的間隙調整方便、快捷，大大提高了成品的精度。
-
選粉機通過調速電機帶動轉盤上的葉片旋轉，形成對粉子的分級作用。合格的成品粉子通過葉片隨氣流吸入大旋風收集器內，氣流與粉子被分離后，粉子被收集。不合要求的粉子被葉片拋向外壁與氣流脫離，粗粉子因自身重力的作用落入磨室進行重磨。當帶粉氣流進入收集器時，是高速旋轉狀態，待氣流與粉子分離后，氣流體壁收縮向中心移動至錐底時形成一個旋轉向上的氣流圓柱，這時粉子掉落被收集。收集器下端裝有鎖粉器，其作用是將外界正壓氣體與收集器負壓氣體隔離開，如不裝鎖粉器或鎖粉器的舌板吻合不嚴就會造成不出粉或出粉少，嚴重影響整機產量。
